發(fā)布時(shí)間：2020-12-05 點(diǎn)擊：

定型機(jī)、涂層機(jī)專業(yè)生成廠家無錫前洲興華機(jī)械2020年12月5日訊 滌綸有良好的熱塑性能，在不同的溫度下產(chǎn)生不同的變化。滌綸受熱變化處于非晶型和結(jié)晶型高分子化合物受熱變化之間。它在玻璃化溫度以上，只有非晶區(qū)內(nèi)某些分子鏈間作用力小的鏈段才能活動(dòng)，分子鏈間相互作用力大的分子鏈段仍難運(yùn)動(dòng)，結(jié)晶區(qū)內(nèi)的分子鏈當(dāng)然不能運(yùn)動(dòng)，所以纖維只表現(xiàn)為比較柔韌，但不一定像高彈態(tài)一樣有很好的彈性。

當(dāng)繼續(xù)加熱到230-240℃時(shí)，達(dá)到滌綸的軟化點(diǎn)，滌綸非晶區(qū)的分子鏈運(yùn)動(dòng)加劇，分子間相互作用的力都被拆開，此時(shí)類似粘流態(tài)，而結(jié)晶區(qū)內(nèi)的鏈段卻仍未被拆開，所以纖維只發(fā)生軟化，而不是熔融，但此時(shí)已喪失了纖維的使用價(jià)值，所以在印染加工中不允許超越這個(gè)溫度。

滌綸的轉(zhuǎn)移印花就是利用非晶區(qū)受熱分子鏈運(yùn)動(dòng)來達(dá)到的。但是必須嚴(yán)格控制溫度，如果超過允許范圍，織物的手感變得粗硬；當(dāng)滌綸受到258-263℃高溫時(shí)，滌綸結(jié)晶區(qū)內(nèi)分子鏈段也開始運(yùn)動(dòng)，纖維也就熔融了，這個(gè)溫度就是滌綸的熔點(diǎn)。

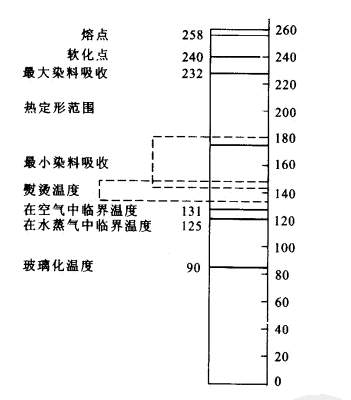

滌綸在熱定型原理

滌綸在熱定型時(shí)，由于受到的熱量不同，纖維的微結(jié)構(gòu)改變也不相同。當(dāng)定形溫度為170—180℃時(shí)，滌綸在吸盡法染色中對(duì)分散染料的吸收能力很低，當(dāng)超過180℃時(shí)，滌綸對(duì)染料的吸收率與溫度增加成正比，這與滌綸的結(jié)晶性能有關(guān)，因?yàn)?70—180℃時(shí)，滌綸的結(jié)晶速度快，由于形成的結(jié)晶多，染料上染就較少，而溫度增高，可能引起大分子取向度的降低，所以吸收染料又增加。

滌綸在高溫蒸汽長時(shí)間的作用下要發(fā)生水解，纖維的強(qiáng)力和染色性能都會(huì)下降，但在水和以水為介質(zhì)的染浴中能夠經(jīng)受140℃的高溫。

聲明：本站信息來源于網(wǎng)絡(luò)或者為原創(chuàng)文章，如對(duì)貴站有所侵犯，請(qǐng)聯(lián)系管理員。

上一篇：在染廠，各種纖維的定型知識(shí)

猜猜您喜歡的：

2020-12-05 滌綸在高溫中是如何變化的？

2020-12-04 在染廠，各種纖維的定型知識(shí)

2020-12-03 分散翠藍(lán)S－GL染色，如何控制他的性格，不讓他頑皮？

2020-12-02 為什么在雨季，你的面料容易發(fā)生色相問題

2020-12-01 每個(gè)染廠師傅都應(yīng)該知道，這些助劑都是些什么東西？

2020-11-30 印染車間如何防止沾污沾色？

2020-11-30 滌綸織物定型后色牢度仍然差，怎么辦？

2020-11-27 染廠打樣增多，實(shí)單減少！江浙紡織企業(yè)再次“斷臂求生...

2020-11-27 活性染料染色操作基本手冊(cè)

2020-11-25 揪心的紡織印染生意！多國港口擁堵癱瘓，附加費(fèi)狂飆，...
