2002年評為無錫市高新技術(shù)企業(yè)、2007年評為江蘇省高新技術(shù)企業(yè),并通過ISO9001認證,AAA級資信企業(yè)
涂層機、定型機、地毯機專業(yè)生成廠家無錫前洲興華機械2022年12月24日訊 合理客觀地評價織物的抗起毛起球性能對開發(fā)和生產(chǎn)合格的紡織品起到了積極的促進作用?？蛊鹈鹎驕y試方法很多，主要是模擬在日常生活和實際穿用與洗滌過程中，因不斷經(jīng)受摩擦，從而使織物表面出現(xiàn)毛球的現(xiàn)象而設(shè)計出來的，不同的目標市場有不同的測試方法，如美國標準、歐洲標準、中國標準、還有客戶標準，通常要根據(jù)出口地、產(chǎn)品類型或買家要求等選擇合適的測試方法。目前常用的方法有 ICI 起球箱法、馬丁代爾耐磨儀法、隨機轉(zhuǎn)筒法、彈性墊片法、圓軌跡法。需說明的是：抗起毛起球測試不單單只局限于原樣做上述測試，現(xiàn)在有很多客戶要求直接通過觀察洗后織物的起毛起球程度來評級，還有客戶選擇用洗后試樣再進行各種起毛起球測試法來考核織物的抗起毛起球性能。
ICI起球箱法 (ICI Pilling Box)

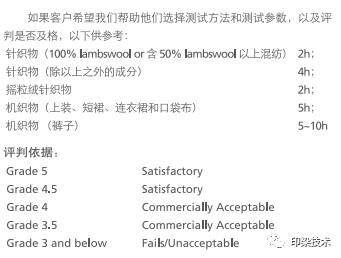

試驗原理是從被測織物上分別沿經(jīng)向和緯向取一定尺寸大小的方形試樣各三塊，其中各兩塊縫制成管狀，正面朝外分別套在聚氨酯載樣管上（如圖 3 所示，起球箱如圖 4 所示），放入襯有軟木的箱內(nèi)，試驗箱按每小時 3600 轉(zhuǎn)的速度按客戶要求的轉(zhuǎn)數(shù)翻轉(zhuǎn)后，取出試樣在評級箱內(nèi)與織物原樣或標準樣照對比，評定起球等級， 1 級最差，5 級最好，當結(jié)果介于相鄰兩個級數(shù)之間時，可評半級。常用的測試標準有 ISO 12945-1、GB/T 4802.3、 IWS TM 152。此方法主要模擬織物自身與自身不間斷進行摩擦，以及織物與其他相接觸的物體摩擦后的起毛起球狀況。該測試方法可適用于所有類型的織物，但主要國內(nèi)市場或出口到歐洲市場的針織毛衫采用此法來檢驗其抗起毛起球的性能。
馬丁代爾耐磨儀法(Martindale Pilling)

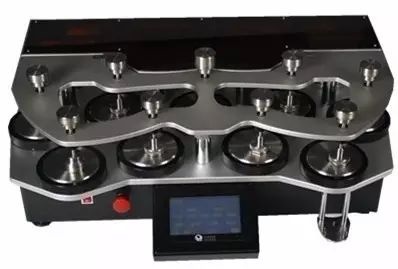

試驗原理是從被測織物上取三對圓形試樣，分別裝載在上下夾持裝置內(nèi)，在輕微壓力下，試樣本身相互摩擦（如圖 5 和圖 6 所示），按李莎茹曲線軌跡摩擦，經(jīng)一定轉(zhuǎn)數(shù)后，試樣在評級箱內(nèi)與織物原樣或標準樣照對比，評定起毛起球等級， 1 級最差， 5 級最好，當結(jié)果介于相鄰兩個級數(shù)之間時，可評半級。本方法適用于所有類型的織物，但運用于機織物較多。主要模擬當織物自身之間進行較頻繁的摩擦后的起球狀況。國內(nèi)市場或是出口到歐洲市場的機織物或結(jié)構(gòu)較緊的針織物多數(shù)此法來檢驗其抗起毛起球的性能。常用的測試標準有ISO 12945-2、 GB/T 4802.2、 IWS TM 196、 ASTM D4970。 ASTM D4970是美國標準，采用此方法的買家相對比較少。達到 Grade 3.5 屬于商業(yè)可接受（ Commercially Acceptable）的級別。
隨機轉(zhuǎn)筒法(Random Tumble)

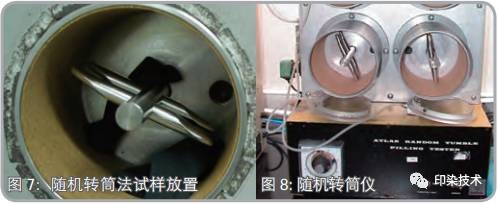

試驗原理是從被測樣品上沿面料 45°角方向取三塊方形試樣，經(jīng)膠水封邊晾干后，與少量的棉絨屑（ JIS L 1076 D3 方法不加棉絨屑）一起放到轉(zhuǎn)數(shù)約每分鐘 1200 轉(zhuǎn)的轉(zhuǎn)筒內(nèi)（如圖 7 和圖 8 所示）轉(zhuǎn)30min （有的客戶要求 60min），取出在評級箱內(nèi)與標準樣照對比，評定起球等級， 1 級最差， 5 級最好，當結(jié)果介于相鄰兩個級數(shù)之間時，可評半級。主要模擬織物在高頻率自身摩擦和與外界摩擦以及外界纖維參與后的起毛起球狀況。出口到美國市場的織物多數(shù)用此法來檢驗其抗起毛起球的性能。常用的測試標準有 ASTM D3512；JIS L 1076 D3 法； CAN / CGSB - 4.2 NO.51.2， Grade 3.5 為Commercially Acceptable 級別。
彈性墊片法

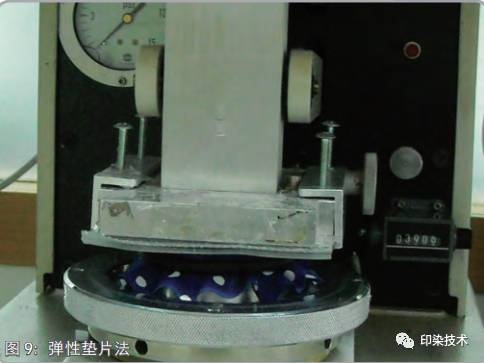

試驗原理是從被測樣品上取三塊圓形試樣，裝載在試樣夾持器上，并用橡膠環(huán)固定，在輕微壓力下，試樣與彈性墊片進行摩擦（如圖 9 所示），主要模擬織物與外界物摩擦后的起毛起球狀況。此方法應(yīng)用不是很廣，對于出口到美國市場的機織物，有些買家會選擇此法來檢驗其抗起毛起球的性能，往往選擇 300 轉(zhuǎn)。所用的測試標準有 ASTM D3514， 1 級最差， 5 級最好，當結(jié)果介于相鄰兩個級數(shù)之間時，可評半級， Grade 3.5為 Commercially Acceptable級別。
圓軌跡法

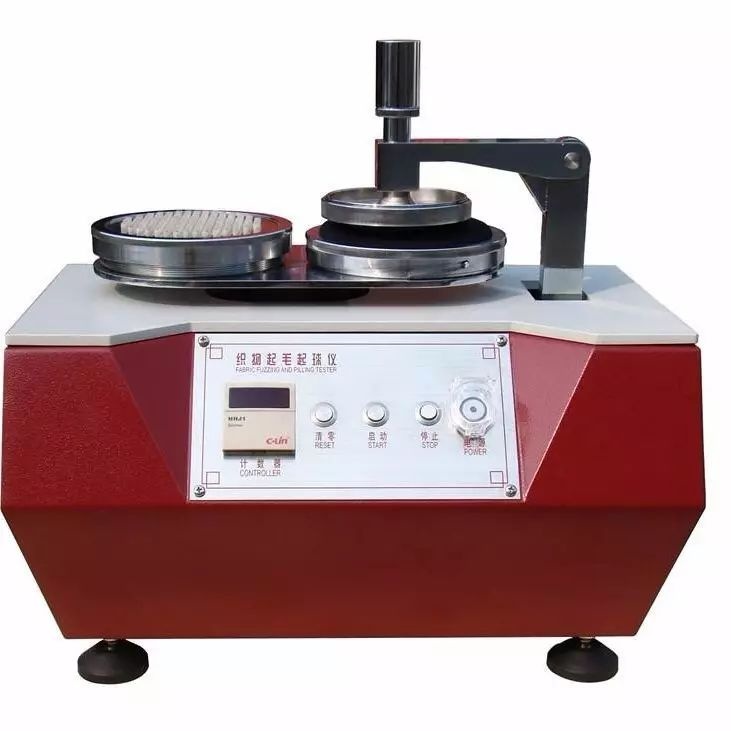

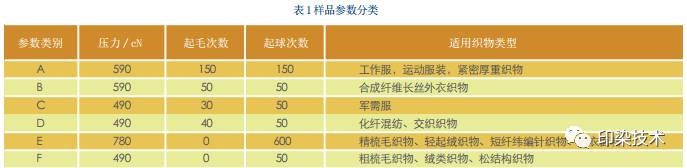

試驗原理是從被測樣品上向取五塊圓形試樣，裝載在試樣夾持器上，在一定的壓力下以圓周運動的軌跡使織物試樣先與尼龍起毛，再與標準織物作相對摩擦起球（如圖 10 所示），按表 1 選擇適當?shù)膮?shù)類別，經(jīng)若干次數(shù)后，在評級箱內(nèi)與織物原樣或標準樣照對比，評定起球等級， 1 級最差， 5 級最好，當結(jié)果介于相鄰兩個級數(shù)之間時，可評半級。此法適用于低彈長絲機織物、針織物以及其他化纖純紡或混紡織物。適用于國內(nèi)市場，所用的測試標準為GB/T 4802.1。
織物的起毛起球機理和評估織物的抗起毛起球性能測試方法的介紹，有助于制造商在開發(fā)新產(chǎn)品或?qū)蛊鹈鹎蛐阅苡幸欢ㄒ蟮拿媪蠒r，從源頭考慮，選擇合適的原材料、制造工藝，綜合考慮織物的各方面指標，使設(shè)計、性能、品質(zhì)以及成本達到最佳組合，以此為目標，有的放矢。一旦成為最終產(chǎn)品，如檢測結(jié)果不能滿足要求，則為時已晚，即使采取補救措施也往往不能較大程度地改善。
1 、織造生產(chǎn)階段
生產(chǎn)階段的原料選擇和工藝技術(shù)選擇建議注意以下幾點：
(1) 純紡短纖織物在選擇材料時，應(yīng)注意纖維的長短、粗細不勻率等問題，如果選用的纖維較短、粗細不勻率較差，可能導(dǎo)致紗線的毛羽較多，即使不是和化纖混紡的織物（如全棉，純粘膠，純毛等織物）也會有比較差的結(jié)果。
(2)紗線的捻度適當?shù)奶岣?，如選擇股線織造；織物選擇緊密的組織結(jié)構(gòu)也可以提高抗起毛起球性能。
(3)選擇合適的工藝，如環(huán)錠紡紗比氣流紡紗的抗起毛起球的性能好，精梳織物的抗起毛起球性能比粗梳織物的要好。
(4)與化學(xué)纖維混紡的短纖維織物，化纖可以選擇抗起毛起球纖維，現(xiàn)在市場上已有抗起毛起球滌綸纖維和腈綸纖維，都可以提高織物的抗起毛起球性能。還可以選擇異形橫截面的化纖，相對于圓形橫截面的化纖而言，其織物的抗起毛起球性能要好。

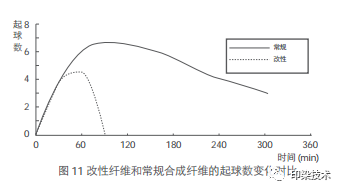

(5)可以用化學(xué)方法對合成纖維改性，通過改變高分子聚合體內(nèi)部結(jié)構(gòu)，來降低纖維的斷裂強力，使與之混紡的短纖織物表面產(chǎn)生的絨球比與常規(guī)滌綸纖維混紡短纖織物產(chǎn)生的絨球容易脫落，從而達到改善織物的抗起毛起球性能，兩者之間的比較參見圖 11。
2 、后整理階段
客戶經(jīng)常來咨詢怎樣改善成品面料的抗起毛起球性能，保證重新測試能通過。針對織好的面料只有通過后道整理工藝來提高織物的抗起毛起球性能，但往往提高的程度有限，并且還存在較高的風(fēng)險。處理不當可能就會破壞紗線強力，損傷織物結(jié)構(gòu)，使織物的整體強力性能下降，其他指標不合格。
物理方式有燒毛、剪毛、熱定形和樹脂整理等工藝。燒毛能比較顯著地去除掉織物表面的毛羽，但燒毛過度，會使織物強力下降，布身硬板，染色不勻，甚至嚴重損傷服用性能。熱定形可以提高織物的尺寸穩(wěn)定性，同時使織物表面平整，不易起毛起球，但效果不如燒毛整理。而樹脂整理是利用樹脂涂層工藝將織物表面的纖維，內(nèi)部的纖維以及纖維交接點粘合固定起來，在被摩擦的過程中，纖維不移動，不糾結(jié)，來達到不易起球的作用，但樹脂整理過重，往往會導(dǎo)致織物手感硬板，而且還不耐水洗，過輕又起不到作用。
通過化學(xué)方式改善織物的抗起毛起球性能經(jīng)常采用以下兩種方法：
(1)針對纖維素纖維采取生物酶整理，織物經(jīng)過生物酶處理后，露在織物表面的纖維絨毛被生物酶消化掉，表面光潔無毛羽，從而起到改善織物的抗起毛起球的性能。
(2)絲光處理也可以起到去除織物表面的毛羽，從而顯著改善織物的抗起毛起球性能。
(3)使用抗起毛球劑，對個別面料有明顯的提升。
 |
聯(lián)系我們 Contact Us
如果您對我公司產(chǎn)品有任何疑問，請致電 |
 |
客戶服務(wù) Customer Service
免費服務(wù)溫馨體貼：免費提供設(shè)計方案、免費提供安裝指導(dǎo)。 |
 歡迎掃描關(guān)注微信公眾號 |
| ©2016 版權(quán)所有興華機械 蘇ICP備15023076號-1
郵箱登錄 | 網(wǎng)站地圖 XML 技術(shù)支持：Insight 選購涂層機 定型機 地毯機 地毯背膠機 靜電植絨機請認準興華機械  蘇公網(wǎng)安備 32020602000947號 |
