定型機(jī)、涂層機(jī)專業(yè)生成廠家無(wú)錫前洲興華機(jī)械2022年3月1日訊 紡織材料在標(biāo)準(zhǔn)大氣下達(dá)到平衡時(shí)所具有的回潮率稱之為標(biāo)準(zhǔn)回潮率。各纖維及其制品的實(shí)際回潮率隨溫濕度的條件而變，為了比較各種紡織材料的吸濕能力，將其放在統(tǒng)一的標(biāo)準(zhǔn)大氣條件下經(jīng)過(guò)規(guī)定時(shí)間后（平衡）測(cè)得的回潮率（標(biāo)準(zhǔn)回潮率）來(lái)進(jìn)行比較。

回潮率的變化當(dāng)然會(huì)造成紡織材料的重量的變化，這里需要強(qiáng)調(diào)的是在貿(mào)易中是以公定重量作為貨款基準(zhǔn)的，否則不是買方吃虧（材料偏于潮濕）就是賣方吃虧（材料偏干燥），失去貿(mào)易的公允，這也是貿(mào)易糾紛的主要原因之一；在生產(chǎn)中，進(jìn)行單位長(zhǎng)度的重量控制（定量控制），纖維材料的重量隨吸著水分量的增加而成比例地增加。

回潮率增大會(huì)使纖維體積膨脹，且即橫向膨脹遠(yuǎn)遠(yuǎn)大于縱向膨脹。

大分子沿軸向排列，吸濕后分子間距增大，而大分子的長(zhǎng)度不會(huì)增長(zhǎng)。

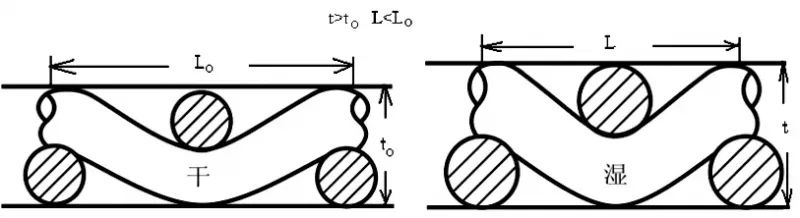

織物吸濕前后織物結(jié)構(gòu)的變化

纖維吸濕膨脹不僅是纖維變粗、變硬，而且也是造成織物收縮（縮水）的原因之一?？椢镞M(jìn)水后，纖維吸濕膨脹，使紗線直徑變粗，織物中紗線的彎曲程度增大，同時(shí)互相擠緊，使織物在經(jīng)向或緯向比吸濕前需要占用更長(zhǎng)的紗線，其結(jié)果是使織物收縮。不過(guò)纖維的吸濕膨脹也有有利的一面，如水龍帶和雨衣可以利用它們遇水后纖維吸濕變粗使織物更加緊密，而使水更難通過(guò)。膨脹在織物的起皺、干燥和染色等工藝過(guò)程中也是一個(gè)重要因素。

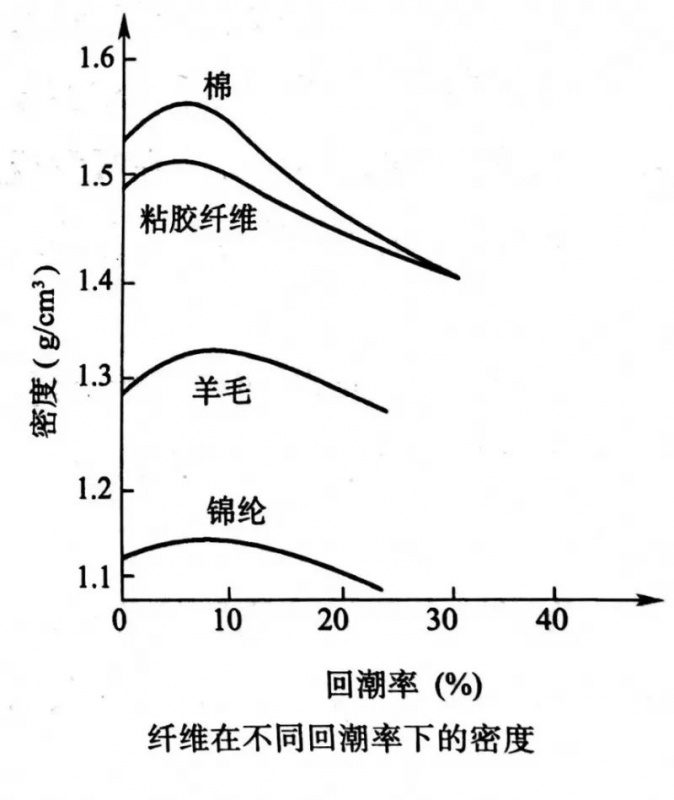

從上圖可以看出。纖維的密度隨著回潮率的增加密度先上升而后下降。

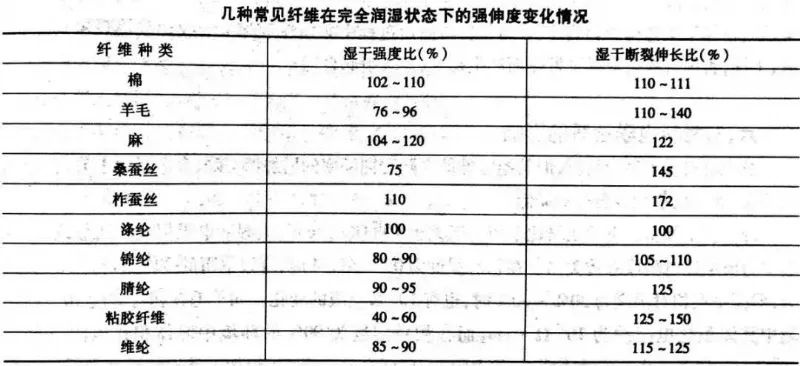

對(duì)于大多數(shù)纖維而言，其強(qiáng)力隨著回潮率的增加而下降，少數(shù)纖維幾乎不變，個(gè)別纖維（棉、麻）的強(qiáng)力上升。絕大多數(shù)纖維的斷裂伸長(zhǎng)率隨著回潮率的增加而上升，少數(shù)纖維幾乎不變。這主要由于水分子進(jìn)入之后拆開了大分子之間的交聯(lián)，分子間力減小，大分子易滑脫，故強(qiáng)力降低。

隨著回潮率的增加，纖維變得柔軟容易變形，模量下降，容易纏結(jié)，而較密實(shí)的織物則由于纖維的捧場(chǎng)而變得僵硬；纖維表面的摩擦因數(shù)隨著回潮率的增加而變大。

回潮率的變化導(dǎo)致纖維機(jī)械性能的改變，而機(jī)械性能的改變又影響紡織的加工和產(chǎn)品的質(zhì)量。如回潮率過(guò)低，則會(huì)使纖維的剛性變大而發(fā)脆，加工中易斷裂，靜電現(xiàn)象也明顯；回潮率過(guò)高，則會(huì)使纖維不易松開，其中的雜質(zhì)難以清除，容易相互糾纏扭結(jié)，易于纏繞機(jī)器上的部件，會(huì)造成梳理、牽伸、織造等工藝的波動(dòng)。抱合性的改變同樣會(huì)使紗線的結(jié)構(gòu)和織物質(zhì)量改變，會(huì)造成紗線強(qiáng)力、毛羽、條干、織物尺寸、織物密度等的不穩(wěn)定或變化等。

紡織材料隨著回潮率的增加其保溫性能逐漸下降，冰涼感增加，點(diǎn)燃溫度上升，玻璃化溫度下降，熱收縮率上升，抗熔孔能力有所改善?；爻甭实淖兓瘜?duì)材料熱學(xué)性質(zhì)的影響很大。

紡織材料屬于絕緣材料，但其絕緣性能會(huì)隨著回潮率的增加而下降，介電損耗增大，靜電現(xiàn)象會(huì)有所降低。

回潮率升高時(shí)，纖維的光折射率下降。光的吸收會(huì)增加，顏色會(huì)變深，光降解和老化會(huì)加劇。
